  • Мощность — 1.4 кВт
  • Обороты — 880 об/мин
  • Исполнение ротора — фазный
  • Вес — 56 кг
  • Страна производитель — Россия, г.Бавлены
22 450 р.
  • Мощность — 1.4 кВт
  • Обороты — 880 об/мин
  • Исполнение ротора — фазный
  • Вес — 65 кг
  • Страна производитель — Китай, бренд РФ
25 080 р.
  • Мощность — 2.2 кВт
  • Обороты — 895 об/мин
  • Исполнение ротора — фазный
  • Вес — 63 кг
  • Страна производитель — Россия, г.Бавлены
28 200 р.
  • Мощность — 2.2 кВт
  • Обороты — 895 об/мин
  • Исполнение ротора — фазный
  • Вес — 68 кг
  • Страна производитель — Китай, бренд РФ
27 530 р.
  • Мощность — 3.5 кВт
  • Обороты — 925 об/мин
  • Исполнение ротора — фазный
  • Вес — 91 кг
  • Страна производитель — Россия, г.Ржев
53 280 р.
  • Мощность — 3.5 кВт
  • Обороты — 900 об/мин
  • Исполнение ротора — фазный
  • Вес — 90 кг
  • Страна производитель — Россия, г.Бавлены
37 790 р.
  • Мощность — 3.5 кВт
  • Обороты — 895 об/мин
  • Исполнение ротора — фазный
  • Вес — 100 кг
  • Страна производитель — Китай, бренд РФ
36 870 р.
  • Мощность — 5.0 кВт
  • Обороты — 925 об/мин
  • Исполнение ротора — фазный
  • Вес — 110 кг
  • Страна производитель — Китай, бренд РФ
38 500 р.
  • Мощность — 5.0 кВт
  • Обороты — 925 об/мин
  • Исполнение ротора — фазный
  • Вес — 105 кг
  • Страна производитель — Россия, г.Ржев
55 890 р.
  • Мощность — 5.0 кВт
  • Обороты — 925 об/мин
  • Исполнение ротора — фазный
  • Вес — 105 кг
  • Страна производитель — Россия, г.Бавлены
39 640 р.
  • Мощность — 7.5 кВт
  • Обороты — 925 об/мин
  • Исполнение ротора — фазный
  • Вес — 135 кг
  • Страна производитель — Россия, г.Ржев
58 490 р.
  • Мощность — 5.5 кВт
  • Обороты — 925 об/мин
  • Исполнение ротора — фазный
  • Вес — 135 кг
  • Страна производитель — Россия, г.Ржев
54 600 р.
  • Мощность — 5.5 кВт
  • Обороты — 930 об/мин
  • Исполнение ротора — фазный
  • Вес — 120 кг
  • Страна производитель — Россия, г.Ржев
53 280 р.
  • Мощность — 7.5 кВт
  • Обороты — 900 об/мин
  • Исполнение ротора — фазный
  • Вес — 120 кг
  • Страна производитель — Китай, бренд РФ
42 200 р.
  • Мощность — 7.5 кВт
  • Обороты — 930 об/мин
  • Исполнение ротора — фазный
  • Вес — 140 кг
  • Страна производитель — Китай, бренд РФ
43 200 р.
  • Мощность — 7.5 кВт
  • Обороты — 925 об/мин
  • Исполнение ротора — фазный
  • Вес — 150 кг
  • Страна производитель — Россия, г.Ржев
59 780 р.
  • Мощность — 11.0 кВт
  • Обороты — 945 об/мин
  • Исполнение ротора — фазный
  • Вес — 180 кг
  • Страна производитель — Россия, г.Ржев
89 680 р.
  • Мощность — 11.0 кВт
  • Обороты — 945 об/мин
  • Исполнение ротора — фазный
  • Вес — 175 кг
  • Страна производитель — Китай, бренд РФ
68 200 р.
  • Мощность — 7.5 кВт
  • Обороты — 690 об/мин
  • Исполнение ротора — фазный
  • Вес — 180 кг
  • Страна производитель — Россия, г.Ржев
89 680 р.
  • Мощность — 7.5 кВт
  • Обороты — 690 об/мин
  • Исполнение ротора — фазный
  • Вес — 175 кг
  • Страна производитель — Китай, бренд РФ
68 200 р.
  • Мощность — 15.0 кВт
  • Обороты — 955 об/мин
  • Исполнение ротора — фазный
  • Вес — 220 кг
  • Страна производитель — Россия, г.Ржев
101 380 р.
  • Мощность — 15.0 кВт
  • Обороты — 955 об/мин
  • Исполнение ротора — фазный
  • Вес — 210 кг
  • Страна производитель — Китай, бренд РФ
79 900 р.
  • Мощность — 11.0 кВт
  • Обороты — 700 об/мин
  • Исполнение ротора — фазный
  • Вес — 220 кг
  • Страна производитель — Россия, г.Ржев
101 380 р.
  • Мощность — 11.0 кВт
  • Обороты — 700 об/мин
  • Исполнение ротора — фазный
  • Вес — 210 кг
  • Страна производитель — Китай, бренд РФ
77 000 р.

Общие сведения о крановых электродвигателях

Область применения крановых двигателей

Крановые (или, как их ещё называют, краново-металлургические)  электродвигатели широко  используются в области строительства, энергетике, в горнодобывающей и металлургических отраслях. Основное назначение крановых  электродвигателей – обеспечение надёжной работы привода крановых и других механизмов, работающих в кратковременных и повторно-кратковременных режимах, а также для привода механизмов, работающих с частыми пусками и электрическим торможением (башенные, портальные, козловые, мостовые краны,  лифты и разнообразные грузоподъемные механизмы).

Исполнение крановых электродвигателей

Крановые электродвигатели серии МТ (MTF, MTH, МТИ) изготавливаются с фазным ротором, электродвигатели серии МТК (MTKF, MTKH, МТКИ) - с короткозамкнутым ротором.
Номенклатура крановых электродвигателей (с короткозамкнутым и фазным роторами)  насчитывает более 80 типоразмеров  с высотами оси вращения от  112 до 280 мм.
Все крановые электродвигатели стандартно изготавливаются для умеренного климата (климатическое исполнение У1), а также, по желанию заказчика, могут изготавливаться для работы в условиях тропического климата (климатическое исполнение Т1) и для работы в северных широтах (исполнение УХЛ).  Все крановые электродвигатели из-за конструктивных особенностей способны работать в «горячих» цехах металлургических заводов.
Охлаждение крановых двигателей производится с помощью внешнего обдува (IC 0141). Стандартная степень защиты крановых электродвигателей - IP44, степень защиты коробки выводов и люка контактных колец электродвигателей - IP 54.

Условия эксплуатации крановых двигателей

Значения климатических факторов внешней среды для нормальной эксплуатации крановых электродвигателей регламентированы ГОСТ 15150 и ГОСТ 15543.1 для различных видов климатического исполнения:

  • верхнее значение рабочей температуры окружающего воздуха – не выше 50°С, нижнее    значение рабочей температуры: для У1 – не ниже 45°С; для УХЛ1 – не ниже 60°С; для Т1 – не ниже 1°С.
  • относительная влажность окружающей среды: для климатических исполнений У1, УХЛ1 - 80% при 15°С; для климатических исполнений Т1, О1 - 80% при 27°С.

Крановые электродвигатели предназначены для эксплуатации в следующих условиях:

  • высота над уровнем моря – не выше 1000 м.
  • окружающая среда не взрывоопасная, не содержащая токоведущей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  • значение запыленности - до 100 мг/м3.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ КРАНОВОГО ЭЛЕКТРОДВИГАТЕЛЯ ТИП 1:

  • МТ, АМТ, ДМТнаименование серии
  • К – тип ротора, короткозамкнутый ротор
    • отсутствие буквы – фазный ротор
  • или F – класс нагревостойкости изоляции
    • F - температурный индекс 155°С
    • H - температурный индекс 180°С
  • 0…7 - габарит наружного диаметра листов статора
  • 0…1 - модернизация двигателя>
  • 1…3 - размер длины сердечника статора двигателя
  • 6, 8, 10 - число полюсов
  • У, Т, УХЛ - климатическое исполнение
  • 1, 2 - категория размещения

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ КРАНОВОГО ЭЛЕКТРОДВИГАТЕЛЯ ТИП 2:

  • MT, АМТ, ДМТ, 4МТМнаименование серии
  • К – тип ротора, короткозамкнутый ротор
    • отсутствие буквы – фазный ротор
  • H или F – класс нагревостойкости изоляции
    • F - температурный индекс 155°С
    • H - температурный индекс 180°С
  • 132...400 - высота оси вращения
  • S, М, L - установочный размер по длине станины
  • А, В или без буквы - обозначение длины сердечника
  • 6, 8, 10 - число полюсов
  • У, Т, УХЛ - климатическое исполнение
  • 1, 2 - категория размещения
Обозначения специальных исполнений крановых электродвигателей:

  • Ф – наличие системы независимой вентиляции с центробежным вентилятором
  • 1Ф – наличие системы независимой вентиляции с осевым вентилятором (по умолчанию используется самовентиляция)
  • 2П – модификация, используемая для частотно-регулируемых приводов
  • Б – наличие встроенных термодатчиков типа СТ 14-2.
  •

Расшифровка обозначений кранового электродвигателя с пристроенным датчиком обратной связи:

  • Г1 – со встроенным импульсным датчиком скорости модели HOG 9
  • Г10 – с возможностью установки импульсного датчика скорости HOG 9 заказчиком самостоятельно
  • Г2 – со встроенным импульсным датчиком скорости модели HOG 10
  • Г20 – с возможностью установки импульсного датчика скорости HOG 10 заказчиком самостоятельно
  • Г3 – со встроенным импульсным датчиком скорости модели HOG 12
  • Г30 – с возможностью установки импульсного датчика скорости HOG 12 заказчиком самостоятельно
  • Г4 – со встроенным преобразователем угловых перемещений с датчиком модели ЛИР276А
  • Г40 – с возможностью установки датчика ЛИР276А заказчиком
  • Г5 – со встроенным импульсным датчиком скорости индивидуально согласованного с заказчиком вида
  • Г50 – с возможностью установки импульсного датчика скорости индивидуально согласованного с заказчиком вида

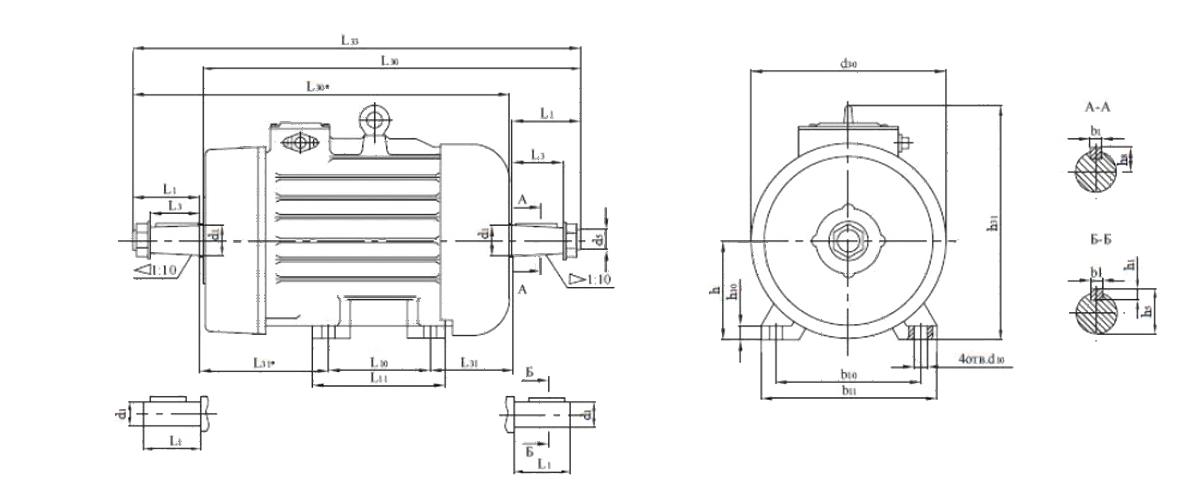

Габаритные и присоединительные размеры крановых электрических двигателей

Тип d30 l33 h31 b1 b10 b12 d1 d5 d10 l1 l3 l10 l31 h h1 h8 b11 l11 h10 Масса, кг Объем, м3
4MT 200LA6, 4MTM 200LA6 422 1053 500 16 318 80 65 M42x3 19 140 105 335 133 200 10 33,9 400 350 24 270 0,22
4MT 200LB6, 4MTM 200LB6 422 1053 500 16 318 80 65 M42x3 19 140 105 335 133 200 10 33,9 400 350 24 300 0,22
4MT 200LA8, 4MTM 200LA8 422 1053 500 16 318 80 65 M42x3 19 140 105 335 133 200 10 33,9 400 350 24 275 0,22
4MT 200LB8, 4MTM 200LB8 422 1053 500 16 318 80 65 M42x3 19 140 105 335 133 200 10 33,9 400 350 24 305 0,22
MTF 411-6, MTH 411-6, 5MTF 411-6, 5MTH 411-6 422 1053 525 16 330   65 M42x3 28 140 105 335 175 225 10 33,9 440 435 25 290 0,23
MTF 411-8, MTH 411-8, 5MTF 411-8, 5MTH 411-8 422 1053 525 16 330   65 M42x3 28 140 105 335 175 225 10 33,9 440 435 25 296 0,23
MTF 412-6, MTH 412-6, 5MTF 412-6, 5MTH 412-6 422 1053 525 16 330   65 M42x3 28 140 105 420 165 225 10 33,9 440 510 25 322 0,23
MTF 412-8, MTH 412-8, 5MTF 412-8, 5MTH 412-8 422 1053 525 16 330   65 M42x3 28 140 105 420 165 225 10 33,9 440 510 25 328 0,23
4MTM 225L6 465 1220 545 18 356 95 70 M48x3 19 140 105 356 149 225 11 36,4 435 410 24 490 0,31
4MTM 225M6 465 1110 545 18 356 95 70 M48x3 19 140 105 311 149 225 11 36,4 435 370 24 390 0,28
4MTM 225L8 465 1220 545 18 356 95 70 M48x3 19 140 105 356 149 225 11 36,4 435 410 24 470 0,31
4MTM 225M8 465 1110 545 18 356 95 70 M48x3 19 140 105 311 149 225 11 36,4 435 370 24 390 0,28
MTH 511-6 465 1110 570 18 380   70 M48x3 35 140 105 310 251 250 11 36,4 500 480 25 415 0,29
MTH 511-8 465 1110 570 18 380   70 M48x3 35 140 105 310 251 250 11 36,4 500 480 25 415 0,29
MTH 512-6 465 1220 570 18 380   70 M48x3 35 140 105 390 271 250 11 36,4 500 600 25 520 0,32
MTH 512-8 465 1220 570 18 380   70 M48x3 35 140 105 390 271 250 11 36,4 500 600 25 500 0,32
4MTH 280S6, 4MTM 280S6 605 1265 740 22 457 125 90 M64x4 24 170 130 368 190 280 14 46,8 540 430 40 740 0,57
4MTH 280L6, 4MTM 280L6 605 1439 740 22 457 125 90 M64x4 24 170 130 457 190 280 14 46,8 540 520 40 970 0,64
4MTH 280S8, 4MTM 280S8 605 1265 740 22 457 125 90 M64x4 24 170 130 368 190 280 14 46,8 540 430 40 740 0,57
4MTH 280M8, 4MTM 280M8 605 1345 740 22 457 125 90 M64x4 24 170 130 419 190 280 14 46,8 540 480 40 820 0,6
4MTH 280S10, 4MTM 280S10, 5MTH 280S10 605 1265 740 22 457 125 90 M64x4 24 170 130 368 190 280 14 46,8 540 430 40 715 0,57
4MTH 280M10, 4MTM 280M10, 5МТН 280М10 605 1345 740 22 457 125 90 M64x4 24 170 130 419 190 280 14 46,8 540 480 40 825 0,6
4MTH 280L10, 4MTM 280L10, 5МТН 280L10 605 1439 740 22 457 125 90 M64x4 24 170 130 457 190 280 14 46,8 540 520 40 975 0,64
MTH 611-6 605 1335 775 22 520   90 M64x4 42 170 130 345 256 315 14 46,8 650 575 35 805 0,63
MTH 611-10 605 1335 775 22 520   90 M64x4 42 170 130 345 256 315 14 46,8 650 575 35 780 0,63
MTH 612-10 605 1435 775 22 520   90 M64x4 42 170 130 445 256 315 14 46,8 650 645 35 890 0,67
MTH 613-6 605 1530 775 22 520   90 M64x4 42 170 130 540 256 315 14 46,8 650 735 35 1045 0,72
MTH 613-10 605 1530 775 22 520   90 M64x4 42 170 130 540 256 315 14 46,8 650 735 35 1050 0,72
MTH 711-10 790 1710 862   640   110     210   440 323 400     790 650
MTH 712-10 790 1710 862   640   110     210   510 323 400     790 650
MTH 713-10 790 1710 862   640   110     210   590 323 400     790 650
4MTH 400S8, 4MTНФ 400S8 790 1735 880 25 686   110   35 210 165 560 280 400     790 710   1255 1,21
4MTH 400M8, 4MTНФ 400M8 790 1815 880 25 686   110   35 210 165 630 280 400     790 790   1405 1,26
4MTH 400L8, 4MTНФ 400L8 790 1885 880 25 686   110   35 210 165 710 280 400     790 860   1545 1,31
4MTH 400S10, 4MTНФ 400S10, 5МТН 400S10 790 1665 880 25 686   110   35 210 165 560 280 400     790 670   1280 1,16
4MTH 400M10, 4MTНФ 400M10, 5MTH 400M10 790 1736 880 25 686   110   35 210 165 560 280 400     790 710   1445 1,21
4MTH 400L10, 4MTНФ 400L10, 5MTH400L10 790 1816 880 25 686   110   35 210 165 630 280 400     790 790   1445 1,26
